氣動隔膜閥

常開式氣動隔膜閥

產品名稱：

常開式氣動隔膜閥

型號：

G6K41J

口徑：

DN20-200

壓力：

0.6-1.6MPa

材質：

鑄鐵、鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【常開式氣動隔膜閥】

常開式氣動隔膜閥詳細介紹

常開式氣動隔膜閥產品概述：

G6K41J常開式氣動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)，壓力等級：PN(MPa) 0.6、1.0、1.6。

常開式氣動隔膜閥應用標準：

設計與制造:GB/T12239、BS5156

結構長度按：GB/T12221、B5156

法蘭連接尺寸接：GB/T4216、BS4504

試驗與檢驗按：GB/T13927、BS5156

常開式氣動隔膜閥工作原理：
G6K41J常開式氣動隔膜閥通氣關閉，斷氣則打開，開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。

常開式氣動隔膜閥零件材料：

零件名稱	閥體	閥瓣、閥蓋、薄膜壓頭	汽缸、汽缸蓋	螺桿、閥桿、壓簧桿	隔膜、薄膜
材料	HT200襯氟塑料、襯橡膠	HT200	HT200 ZL102	35	氯丁橡膠、氟塑料

常開式氣動隔膜閥技術參數：

公稱壓力（MPa）	試驗壓力Ps（MPa）		適用介質	工作溫度（℃）
	殼體試驗	密封試驗
0.6	0.9	0.66	W、非腐蝕性流體	≤100
1.0	1.5	1.1	J、一般腐蝕性流體	≤85
			Fs、強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤150

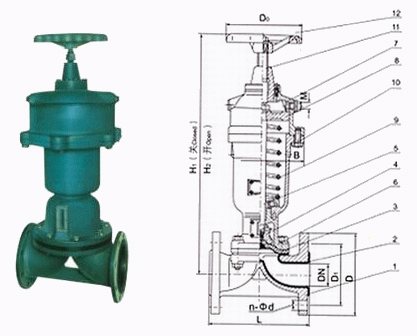

常開式氣動隔膜閥外形結構圖：

常開式氣動隔膜閥連接尺寸：

型號	公稱通徑DN（mm）	尺寸						氣動裝置		重量
型號	公稱通徑DN（mm）	L	D₁	D	n-d	H₁	D₀	耗氣量cm³	氣源壓力MPa	重量
國標常開式 G6K41W/J/Fs-6 G6K41W/J/Fs-10	25	145	85	115	4-13.5	306	120	2.395X10	0.4	7.5
	32	160	100	140	4-17.5	306	140	6.082X10²	0.4	14.3
	40	180	110	150	4-17.5	415	140	6.082X10²	0.4	16.5
	50	210	125	165	4-17.5	458	160	1.235X10²	0.4~0.5	24
	65	250	145	180	4-17.5	458	160	3.725X10³	0.4~0.5	30
	80	300	160	200	4-17.5	642	200	3.725X10³	0.4~0.5	51
	100	350	180	220	8-17.5	710	240	9.458X10³	0.4~0.5	92
	125	400	210	250	8-17.5	804	320	1.409X10⁴	0.4~0.5	148
	150	460	240	285	8-22	920	320	2.868X10⁴	0.5	200
	200	570	295	340	8-22	1145	400	4.619X10⁴	0.5	275

常開式氣動隔膜閥結構優點：

1、本閥門與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

2、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

3、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

4、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。

5、本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

6、閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針?lè)胖檬州啎r(shí)，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)啵环粗畡t閥門即開啟，色別隨之顯露。

7、本閥采用標準：按照GB12239的規定，并符合BS5156的要求。

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【常開式氣動隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
