電動隔膜閥

產品名稱：

電動隔膜閥

型號：

G941J

口徑：

DN15-400

壓力：

0.6-1.6MPa

材質：

鑄鐵、鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【電動隔膜閥】

電動隔膜閥詳細介紹

電動隔膜閥產品概述：

電動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)，壓力等級：PN(MPa) 0.6、1.0、1.6。設計與制造：GB122239，結構長度：GB12221、JB1688，法蘭連接尺寸：GB4216、JB78。電動隔膜閥閥體采用鑄鐵、鑄鋼或不銹鋼為材質，采用四氟或橡膠為膜片，閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕。以電壓為信號電壓可按要求，控制隔膜閥的開啟或關閉，可選配智能調節型電裝。由電動執行器和隔膜閥組成，用電動執行器來帶動隔膜閥的開關，從而達到管道中的介質截?cái)喙δ芎徒油?。閥內部襯不同的材料，可抗不同程度的腐蝕介質。

電動隔膜閥工作原理：
電動隔膜閥開啟和關閉是由電動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。

電動隔膜閥零件材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵、碳鋼

閥桿：碳鋼

電動裝置：組合件

電動隔膜閥產品測試：

襯里層：電火花檢測

試驗與檢驗按GB/T13297標準

公稱壓力：PN（Mpa）閥體：PN×1.5

密封：PN×1.1

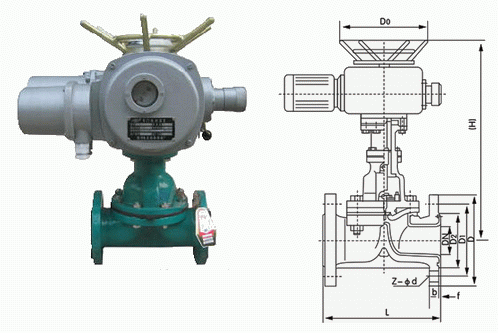

電動隔膜閥外形結構圖：

電動隔膜閥連接尺寸：

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	f （mm）	h （mm）	型號	輸出力矩	啟閉時間	質量
15	0.6	0.6	125	95	65	4-14	2
20			135	105	75	4-14	2
25			145	115	85	4-14	2	4445	Z5-18/16	50	17	40
32			160	140	100	4-18	2	457	Z5-18/16	50	20	42
40			180	150	110	4-18	3	466	Z5-18/16	50	14	45
50			210	165	125	4-18	3	480	Z10-18/16	50	20	50
65			250	185	145	4-18	3	517	Z10-18/16	150	28	60
80			300	200	160	4-18	3	539	Z10-36/25	100	16	70
100			350	220	180	8-18	3	576	Z10-36/25	100	17	80
125			400	250	210	8-18	3	634	Z15-18/25	150	32	104
150			460	285	240	8-22	3	660	Z15-18/25	150	53	125
200		0.4	570	340	295	8-22	4	860	Z20-18/25	200	53	180
250			680	395	350	12-22	4		Z20-18/25	200	53	280
300			790	445	400	12-22	4	1003	Z20-18/25	300	45	434
350			900	505	460	16-22	4		ZD30-36a	300	45
400			1000	565	515	16-25	4
