產品名稱： | 角式波紋管截止閥 | |||||
| 型號： | WJ44H | ||||||
| 口徑： | DN15-400 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【角式波紋管截止閥】 | |||||||
角式波紋管截止閥詳細介紹
角式波紋管截止閥產品概述：
角式波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
角式波紋管截止閥結構優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
角式波紋管截止閥技術規范:
角式波紋管截止閥結構優點：
角式波紋管截止閥零部件材料：
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
WCB |
WCB |
WCB |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
STL |
PTFE |
|||||
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
STL |
PTFE |
|||||
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
STL |
PTFE |
|||||
304L |
CF3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
STL |
PTFE |
|||||
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
STL |
PTFE |
角式波紋管截止閥性能規范：
公稱壓力（MPa） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
1.6 |
2.4 |
1.76 |
≤350℃
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |

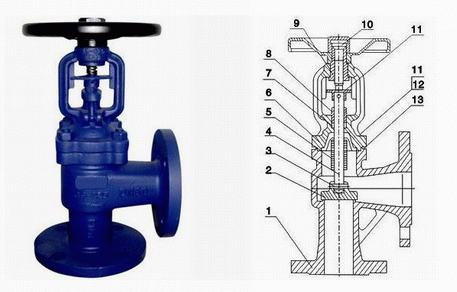

角式波紋管截止閥外形結構圖：
角式波紋管截止閥連接尺寸：
型號 |
WJ44-16 |
||||||||||||||
壓力等級 |
PN16 |
||||||||||||||
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量 |
4 |
5 |
6 |
10 |
13 |
18 |
25 |
30 |
40 |
50 |
100 |
180 |
300 |
450 |
670 |
型號 |
WJ44-25 |
||||||||||||||
壓力等級 |
PN25 |
||||||||||||||
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量 |
4 |
5 |
6 |
11 |
14 |
19 |
27 |
32 |
43 |
53 |
110 |
200 |
330 |
480 |
700 |
型號 |
WJ44-40 |
||||||||||||||
壓力等級 |
PN40 |
||||||||||||||
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
重量 |
4 |
5 |
6 |
11 |
14 |
20 |
28 |
33 |
45 |
55 |
120 |
210 |
350 |
500 |
730 |
