當前位置：首頁 >> 低溫閥門 >> 低溫止回閥 >> 低溫焊接止回閥

更新時間 2025-5-10 0:25:23

低溫止回閥

低溫焊接止回閥

產品名稱：

低溫焊接止回閥

型號：

DH61F

口徑：

DN15-150

壓力：

1.6-6.4MPa

材質：

低溫鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【低溫焊接止回閥】

低溫焊接止回閥詳細介紹

低溫焊接止回閥產品概述：

低溫焊接止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。

低溫焊接止回閥工作原理：
低溫焊接止回閥當介質按規定方向流動時，閥瓣受介質力的作用，被開啟。介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

低溫焊接止回閥性能規范：

公稱通徑	DN50～150mm
公稱壓力	PN4.0MPa
適用介質	液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等
適用溫度	-196℃～+80℃

低溫焊接止回閥零件材料：

閥體	ZG0Cr18Ni9
閥瓣	0Cr18Ni9/H62
閥瓣	0Cr18Ni9/H62
填料、密封圈	PTFE

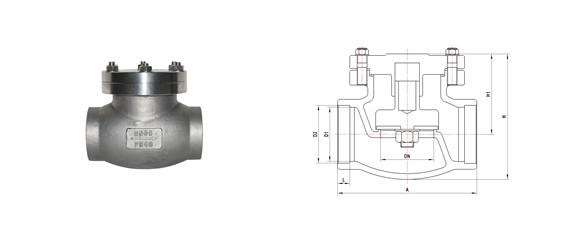

低溫焊接止回閥外形結構圖：

低溫焊接止回閥連接尺寸：

公稱通徑 DN(mm)	DH61F 低溫止回閥						重量 (kg)
	尺寸
	A	L	D	D1	H	H1
10	70	8	10	14.5	85	65	0.66
15	70	8	15	18.5	85	65	0.72
20	90	8	20	25.5	103	75	1.07
25	90	8	25	32.5	103	75	1.15
32	100	10	32	38.5	125	86	2.25
40	100	10	40	48.5	125	86	2.31
50	140	10	50	57.5	146	98	7.13
65	170	10	65	76.5	153	98	9.29
80	200	15	80	89.5	195	127	16.33
100	220	15	100	108.5	214	134	21.31
150	300	20	150	159.5	285	166	38.74
