當前位置：首頁 >> 油田閥門 >> 油田平板閘閥 >> 高壓焊接平板閘閥

更新時間 2025-5-10 0:28:22

油田平板閘閥

高壓焊接平板閘閥

產品名稱：

高壓焊接平板閘閥

型號：

Z63Y/ZF63Y/H

口徑：

DN25-200

壓力：

1.6-60.0MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【高壓焊接平板閘閥】

高壓焊接平板閘閥詳細介紹

高壓焊接平板閘閥產品介紹：

高壓焊接平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

高壓焊接平板閘閥應用范圍：
高壓焊接平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

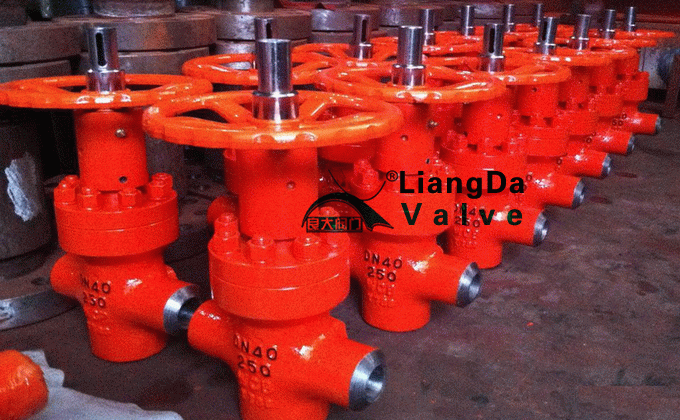

高壓焊接平板閘閥產品實物圖：

高壓焊接平板閘閥結構特點：

1.符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。

2.閘板與閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。

3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。

5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

高壓焊接平板閘閥采用標準：

設計標準		JB/T5298、APl6D
結構長度	法蘭	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
連接法蘭		GB/T9113、JB/T 79 ANSl 16.5a
對焊端		GB/T 12224
試驗和檢驗		GB/T3927、JB/T 9092

高壓焊接平板閘閥性能規范：

適用范圍		PN10.0～42.0MPa	DN25～200mm
適用溫度		-29～121℃
適用介質	普通型	石油、天然氣、成油品、水等
	抗硫型	含H2S、CO2的石油、天然氣等
連接形式		法蘭端、焊接端、卡箍端
驅動方式		手動、電動、氣動等

高壓焊接平板閘閥零件材料：

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	填料
"Z"型	WCB、鉻鉬鋼	合金鋼（焊硬質合金)	不銹鋼	合金鋼（焊硬質合金)	鋁青銅	聚四氟乙烯、氟橡膠 PTFE、

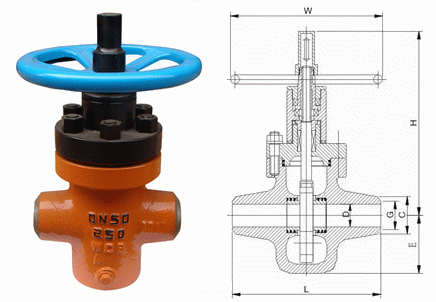

高壓焊接平板閘閥外形結構圖：

高壓焊接平板閘閥連接尺寸：

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	D	G	C	L	E	H	W
16.0 20.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	82	339	240
	50	47	52	70	242	100	375	250
	65	57	63	89	260	126	39	280
	80	72	78	108	310	157	476	320
	100	92	98	130	450	183	564	350
	150	136	143	195	550	62	744	450
	200	174	182	235	700	340	966	550
25.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	82	339	240
	50	47	52	70	240	100	375	250
	65	57	63	89	260	126	399	280
	80	72	78	114	310	157	476	320
	100	92	98	133	450	183	564	350
	150	136	143	219	550	262	744	450
	200	174	182	235	700	340	966	550
35.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	85	339	240
	50	47	52	70	240	105	375	250
	65	57	63	89	260	130	399	280
	80	72	78	114	310	161	476	320
	100	92	98	133	450	186	564	350
	150	136	143	219	550	268	744	450
	200	174	182	245	700	348	966	600
45.0 60.0	25	19	24
	32	25	30
	40	28	34
	50	35	41
	65	47	53	100	260	130	466	280
	80	57	63
	100	73	79
