當前位置：首頁 >> 德標閥門
>> 德標安全閥 >> 德標安全閥 更新時間 2025-5-10 0:38:44
德標安全閥
| 德標安全閥 |
 |
產品名稱： | 德標安全閥 | |||||
| 型號： | 900系列 | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【德標安全閥】 | |||||||
德標安全閥詳細介紹
德標安全閥產品概述 ：
900系列德標安全閥主要用于石油、天然氣、化工、電力、城市燃氣等領域，作為超壓保護裝置，具有動作精度高，重復性好，回座準確，操作維護方便。德標安全閥主要用于≤300℃的電站鍋爐及蒸汽管路上。作為超壓保護裝置，當管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管道的安全運行。
德標安全閥選用方法：
1、根據計算確定安全閥公稱直徑，必須使安全閥的排放能力≥壓力容器的安全泄放量；
2、根據壓力容器的設計壓力和設計溫度確定安全閥的壓力等級；
3、對于開啟壓力大于3MPa蒸汽用的安全閥或介質溫度超過320℃的氣體用的安全閥，應選用帶散熱器（翅片）的形式；
4、對于易燃、毒性為極度或高度危害介質必須采用封閉式安全閥，如需采用帶有提升機構的，則應采用封閉式帶板手安全閥；
5、當安全閥有可能承受背壓是變動的且變動量超過10%開啟壓力時，應選用帶波紋管的安全閥；
5、當安全閥有可能承受背壓是變動的且變動量超過10%開啟壓力時，應選用帶波紋管的安全閥；
6、對空氣、60℃以上熱水或蒸汽等非危害介質，則應采用帶板手安全閥；
7、液化槽（罐）車，應采用內置式安全閥；
8、根據介質特性選合適的安全閥材料：如含氨介質不能選用銅或含銅的安全閥；乙炔不能選用含銅70%或紫銅制的安全閥；
9、對于泄放量大的工況，應選用全啟式；對于工作壓力穩定，泄放量小的工況，宜選用微啟式；對于高壓、泄放量大的工況，宜選用非直接起動式，如脈沖式安全閥，對于容器長度超過6m的應設置兩個或兩個以上安全閥；
10、工作壓力Pw低的固定式容器，可采用靜重式（高壓鍋）或杠桿重錘式安全閥，移動式設備應采用彈簧式安全閥；
11、對于介質較稠且易堵塞的，宜選用安全閥與爆破片的串聯組合式的泄放裝置；
12、根據安全閥公稱壓力大小來選擇的彈簧工作壓力等級。由于安全閥是在特殊行業上使用，并且起到安全保護作用的，所以在選用時，一定要嚴格注意選用標準。
德標安全閥性能范圍：
| 型號 | 公稱壓力 | 閥體材質 | 公稱通徑 | 工作溫度 |
| 35.901/902/911/912 | PN40/16 | 鑄鋼1.0619+N | DN20/32～DN150/250 | -10℃～+450℃ |
| 55.901/911 | PN40/16 | 不銹鋼1.4408 | DN20/32～DN100/150 | -60℃～+400℃ |
| DN | 20/32 | 25/40 | 32/50 | 40/65 | 50/80 | 65/100 | 80/125 | 100/150 | 125/200 | 150/250 |
| 流通孔徑 | 18 | 22.5 | 29 | 36 | 45 | 58.5 | 72 | 80 | 100 | 125 |
| 流通面積 | 254 | 398 | 661 | 1018 | 1590 | 2688 | 4072 | 6362 | 8825 | 12266 |
| 重量 | 8.5 | 10 | 14 | 20 | 28 | 40 | 53 | 80 | 125 | 165 |

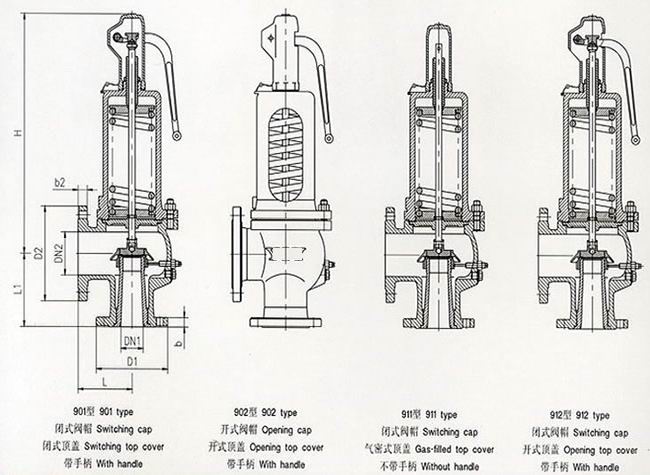

德標安全閥外形結構圖：
德標安全閥連接尺寸：
| 901,902,911,912型安全閥 | |||||||||||
| DN1×DN2 | 20×32 | 25×40 | 32×50 | 40×65 | 50×80 | 65×100 | 80×125 | 100×150 | 125×200 | 150×250 | |
| D1 | PN16 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
| PN40 | 235 | 220 | 300 | ||||||||
| D2 | PN16 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 |
| b1 | 20 | 20 | 20 | 21 | 22 | 24 | 26 | 28 | 31 | 34 | |
| b2 | 19 | 19 | 20 | 20 | 20 | 20 | 22 | 22 | 27 | 29 | |
| L | 85 | 100 | 110 | 115 | 120 | 140 | 160 | 180 | 200 | 220 | |
| L1 | 95 | 105 | 115 | 140 | 150 | 170 | 195 | 220 | 250 | 285 | |
| H | 270 | 280 | 330 | 3950 | 435 | 545 | 610 | 690 | 845 | 890 | |
| 排水孔(帶螺塞,不銹鋼結構為特別設計) | G1/4' | G3/8' | |||||||||
| 921，922，923，924型安全閥 | |||||||||
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| D | PN16/PN40 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220/235 |
| b | 鑄鋼/不銹鋼閥體 | 18 | 18 | 18 | 18 | 20 | 22 | 24 | 24 |
| L | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | |
| H | 260 | 270 | 285 | 290 | 290 | 340 | 400 | 450 | |
| 941,942,943型安全閥 | ||||
| DN | 15 | 20 | 25 | 25 |
| GE | 1/2' | 3/4' | 1' | 1' |
| GA | 3/4' | 1' | 11/4' | 11/2' |
| b | 15 | 16 | 18 | 18 |
| L | 50 | 50 | 50 | 50 |
| L1 | 53 | 55 | 58 | 58 |
| H | 260 | 260 | 260 | 260 |
| 961,962,963型安全閥 951,952,953型安全閥 | |||
| DN | 15 | 20 | 25 |
| GE | 1/2' | 3/4' | 1' |
| GA | 1/2'1) | 1/2'2) | 1' |
| b | 15 | 16 | 18 |
| L | 42 | 42 | 50 |
| L1 | 34 | 34 | 34 |
| H(最大) | 187 | 187 | 187 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【德標安全閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
