當前位置：首頁 >> 塑料閥門
>> 塑料蝶閥 >> 手柄式塑料蝶閥 更新時間 2025-5-10 0:30:36
塑料蝶閥
| 手柄式塑料蝶閥 |
 |
產品名稱： | 手柄式塑料蝶閥 | |||||
| 型號： | D71X-10S | ||||||
| 口徑： | DN50-150 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在瀏覽：【手柄式塑料蝶閥】 | |||||||
手柄式塑料蝶閥詳細介紹
D71X-10S手柄式塑料蝶閥概述：
手柄式塑料蝶閥為中線密封塑料蝶閥，D71X-10S手柄式塑料蝶閥閥桿與蝶板融為一體，蝶板旋轉90°，即可實現閥門的啟閉過程。連接方式為對夾式。適用介質：水、空氣、油類、腐蝕性化學液體，閥體結構采用中線式。塑料蝶閥分類：手柄式塑料蝶閥，蝸輪式塑料蝶閥，氣動塑料蝶閥，電動塑料蝶閥等。塑料蝶閥是對閥體內介質所能達到的地方全采用襯里工藝，內襯材料采用FEP（F46）和PCTFE（F3）等氟塑料，廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、鹽酸、氫氟酸、磷酸、氯氣、強堿、王水和各種有機酸等具有強腐蝕性的介質。D71X-10S手柄式塑料蝶閥結構特點：
1、外型美觀、結構新穎、重量輕容易安裝、適用性廣。
2、具有優良的耐腐蝕性能和耐老化、抗紫外線性能。
3、具有較高的機械強度和韌性，流道平滑，阻力小。
4、材質衛生無毒、耐磨損、容易拆卸，維護簡單易行。

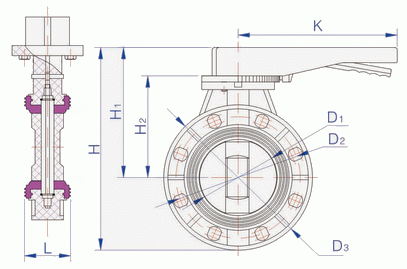

D71X-10S手柄式塑料蝶閥外形結構圖：
D71X-10S手柄式塑料蝶閥連接尺寸：
公稱通徑 |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
K |
L |
50 |
48 |
125 |
160 |
225 |
100 |
145 |
190 |
43 |
65 |
63 |
145 |
180 |
245 |
112 |
155 |
190 |
46 |
80 |
78 |
160 |
196 |
270 |
120 |
172 |
240 |
49 |
100 |
98 |
180 |
228 |
308 |
140 |
194 |
240 |
54 |
125 |
122 |
210 |
258 |
352 |
168 |
223 |
310 |
64 |
150 |
146 |
240 |
287 |
382 |
181 |
239 |
310 |
70 |
單位為毫米 |
||||||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【手柄式塑料蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
