當前位置：首頁 >> 消防閥門 >> 溝槽止回閥 >> 溝槽橡膠瓣止回閥

更新時間 2025-5-10 0:35:41

溝槽止回閥

溝槽橡膠瓣止回閥

產品名稱：

溝槽橡膠瓣止回閥

型號：

H84X

口徑：

DN50-600

壓力：

1.0-2.5MPa

材質：

鑄鐵、球鐵、鑄鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門 售前、售中、售后專業服務。

您正在瀏覽：【溝槽橡膠瓣止回閥】

溝槽橡膠瓣止回閥詳細介紹

溝槽橡膠瓣止回閥產品概述：

溝槽橡膠瓣止回閥是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門。具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。溝槽橡膠瓣止回閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。還可以安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。產品結構簡單、保養、維修、運輸均很方便。

溝槽橡膠瓣止回閥結構特點：
溝槽橡膠瓣止回閥的組成部分主要有閥體、閥蓋及橡膠瓣三種，其中橡膠瓣由鋼板、鋼捧及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損先小，不易堆積雜物維修簡便等特性。

溝槽橡膠瓣止回閥零件材料：

產品類型	材質
產品類型	閥體	閥板	閥軸	密封面
鑄鐵	HT200	球鐵、碳鋼、噴涂或不銹鋼	鉻不銹鋼	不銹鋼或銅	橡膠NBR、丁晴橡膠NBR、乙丙EPOM
球墨鑄鐵	QT450	球鐵、碳鋼、噴涂或不銹鋼	鉻不銹鋼	不銹鋼或銅
銅	銅	銅或不銹鋼	鉻不銹鋼	鋼
碳鋼	WCB	球鐵、碳鋼、噴涂或不銹鋼	鉻不銹鋼	不銹鋼或銅
不銹鋼	1Crl8Ni9T1(304)	不銹鋼	不銹鋼	不銹鋼

溝槽橡膠瓣止回閥性能參數：

公稱壓力

1.O

1.6

2.5

試驗壓力

殼體強度

1.5

2.4

3.75

密封性能

1.1

1.76

2.75

適用介質

產品類型

鑄鐵、球墨鑄鐵

銅

碳鋼

不銹鋼

適用介質

水、水蒸汽、油品、空氣

水、水蒸汽

水、水蒸汽、油品、空氣

硝酸類

工作溫度

密封面材質

橡膠

乙丙橡膠

氟橡膠

聚四氟塑料

銅

不銹鋼

工作溫度

≤60

≤80

≤250

≤200

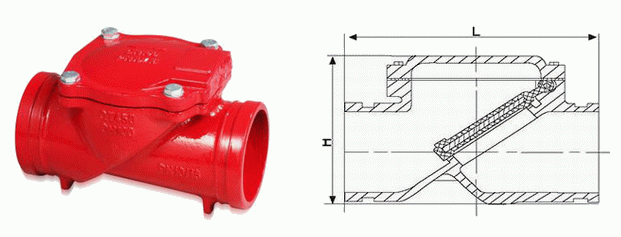

溝槽橡膠瓣止回閥外形結構圖：

溝槽橡膠瓣止回閥連接尺寸：

公稱通徑		50		65	80	100		125	150	200	250	300	350	400	450	500	600	-
D		57	60	76	89	108	114	133 140	159 165 168	219	273	325	377	426	480	530	630
A1		14.5		14.5	14.5	16		16	16	19	19	19	25	25	25	25	25	-
B1		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13	13	13	13	13	13	-
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3	3.3	5.5	5.5	55	55	-
H84X	L	140		140	150	80		-	220	258	332	370	-	-	-	-	-	-
